05 Гидроаппарат крановый

05 Гидроаппарат крановый

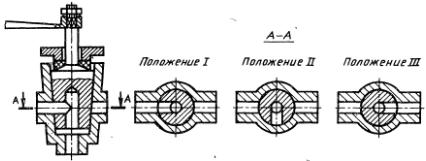

Кран пробкового типа предназначен для переключения топлива, подаваемого из основного и дополнительного баков к топливному насосу. Кран состоит из литого чугунного корпуса Л, на котором имеются два прилива для крепления; пробки 2 для перекрытия отверстий; нажимной гайки 3 и рукоятки 4, с помощью которой производится поворот пробки. При положении ручки, показанном на схеме, кран открыт. Топливо из основного бака поступает к насосу (положение /). При повороте ручки на 90° против часовой стрелки (положение II) кран закрыт, подача топлива прекращается. При повороте ручки еще на 90° против часовой стрелки топливо к насосу поступает из дополнительного бака (положение III).

05 ris


05.000 - Гидроаппарат крановый

05.000 - Гидроаппарат крановый

Модель сборки. Спецификация. Модели деталей. Чертежи. Версия программы Компас 16.Файл сборки:05.000 ..

$12.00

05.000 - Гидроаппарат крановый - чертеж

05.000 - Гидроаппарат крановый - чертеж

В архиве находится файл чертежа. Версия программы Компас 16.05.000 - Гидроаппарат крановый - чертеж...

$3.00

05.001 - Корпус

05.001 - Корпус

Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:05.001 - Корпус.cdwФайл модели:05.00..

$2.00

05.001 - Корпус - чертеж

05.001 - Корпус - чертеж

В архиве находится файл чертежа. Версия программы Компас 16.05.001 - Корпус - чертеж.cdw..

$1.00

05.002 - Пробка

05.002 - Пробка

Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:05.002 - Пробка.cdwФайл модели:05.00..

$2.00

05.002 - Пробка - чертеж

05.002 - Пробка - чертеж

В архиве находится файл чертежа. Версия программы Компас 16.05.002 - Пробка - чертеж.cdw..

$1.00

05.003 - Гайка нажимная

05.003 - Гайка нажимная

Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:05.003 - Гайка нажимная.cdwФайл моде..

$2.00

05.003 - Гайка нажимная - чертеж

05.003 - Гайка нажимная - чертеж

В архиве находится файл чертежа. Версия программы Компас 16.05.003 - Гайка нажимная - чертеж.cdw..

$1.00

05.004 - Рукоятка

05.004 - Рукоятка

Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:05.004 - Рукоятка.cdwФайл модели:05...

$2.00

05.004 - Рукоятка - чертеж

05.004 - Рукоятка - чертеж

В архиве находится файл чертежа. Версия программы Компас 16.05.004 - Рукоятка - чертеж.cdw..

$1.00

05.005 - Кольцо

05.005 - Кольцо

Чертеж и модель детали. Версия программы Компас 16.Файл чертежа:05.005 - Кольцо.cdwФайл модели:05.00..

$2.00

05.005 - Кольцо - чертеж

05.005 - Кольцо - чертеж

В архиве находится файл чертежа. Версия программы Компас 16.05.005 - Кольцо - чертеж.cdw..

$1.00

Показано с 1 по 12 из 12 (всего 1 страниц)
