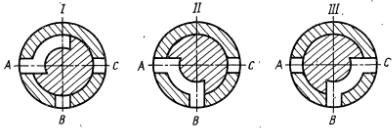

Крановый пневмоаппарат служит для переключения подачи жидкости или газа по трем направлениям (АВС см. на схеме). Сегментный вырез пробки 4 позволяет соединять одновременно только два отверстия между собой, перекрывая третье (поз. II и III), или перекрывать все три отверстия одновременно (поз. I). Пробка пневмоаппарата повертывается рукояткой, положение которой фиксируется пружиной и шариком.

12 ris


12.000 - Пневмоаппарат крановый

12.000 - Пневмоаппарат крановый

Модель сборки. Спецификация. Модели деталей. Чертежи. Версия программы Компас 16.Файл сборки:12.000 ..
